矿山、建材、电力、路桥、煤炭、冶金、化工、陶瓷、耐火材料等领域的细粉和超细粉。
Applications: 石灰石、方解石、滑石、重晶石、石英、长石、铁矿、高岭土、膨润土、粉煤灰、炉底渣、煤粉、石油焦等莫氏硬度在9.3级以下，湿度在6%以下的各种非易燃易爆矿产物料的加工。
+86-13585707741*24小时在线电话

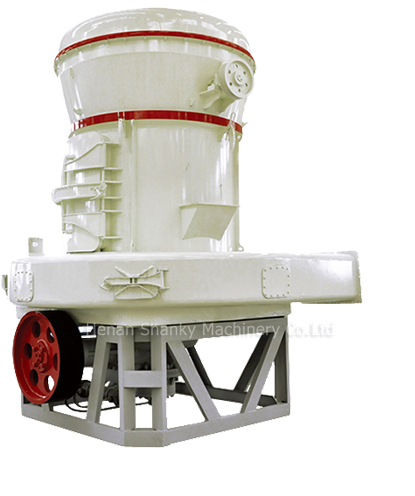

MTW欧版强力磨是我公司在悬辊磨粉机长期的生产实践中，结合国内外众多粉体客户现场使用经验，汇集优异的性能参数配置，推出的高产、节能、高性能版研磨设备。广泛应用于矿山、建材、电力、路桥、煤炭、冶金、化工、陶瓷、耐火材料等行业，可粉磨石灰石、方解石、滑石、重晶石、石英、长石、铁矿、高岭土、膨润土、粉煤灰、炉底渣、煤粉、石油焦等莫氏硬度在9.3级以下，湿度在6%以下的各种非易燃易爆矿产物料的加工。

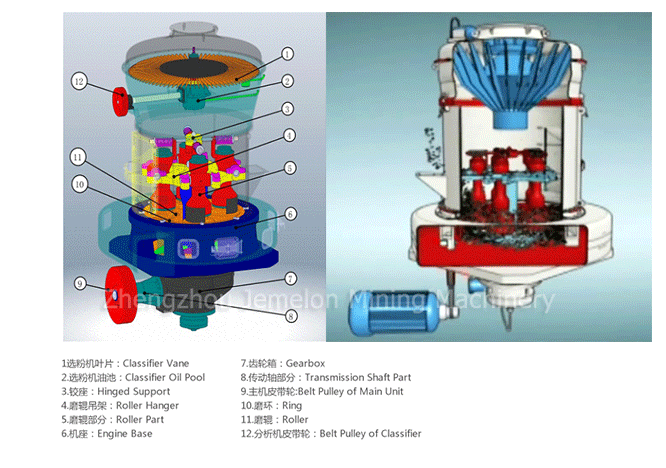

MTW欧版强力磨采用重版型研磨装置，充分考虑了研磨效率、使用寿命，并实现了多项重点突破。吊架装置为锥体结构，耐用性大大增加，风阻降低，磨辊总成采用浮动密封和多组合密封结构，有效避免粉尘进入，比传统结构使用寿命提高3倍以上。设备易损件采用型耐磨材料，延长使用寿命，减少设备损耗件成本以及停机时间。
提供粗粉装置、页盘型、笼式超细型三种分析机选装结构，满足用户对成品细度的不同需求，使细度和产量达到了较好的衔接。根据用户实际需求，可选用叶盘式分级机或者笼式分级机，采用变频器调节转速，实现80-600目间细度可调；叶盘式分级机能耗低，适用于200目≈D90以下的粗粉或者中细粉。
采用加强型鼓风机，高效调节风量；弧形无阻力风道、无阻力进风蜗壳设计，减少风阻，使物料流向顺畅。设备运行过程中无粉尘泄漏，余风采用脉冲袋式除尘器收集，实现快速自动清灰，除尘效率高，保证车间无尘作业。
根据用户实际需求，可采用开路系统，使磨粉机系统在全负压下运行，保证设备在恒温状态下长期连续运行，可靠，高效节能。
采用新型齿轮系统传动，运行可靠平稳，使用维护方便。 MTW138、MTW178两种机型采用分体式弧齿轮一体化传动，传动链减少，传动效率显著提高；引入稀油润滑，无须频繁加油保养，减小维护时间及成本。

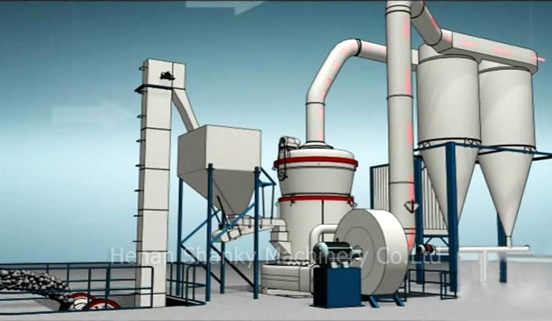

原矿物料细碎后，由提升机将物料送至小料仓，再经振动给料机均匀连续的送入主机磨室内，在高速旋转的离心力作用，磨辊向外摆动，紧压于磨环，铲刀铲起物料送到磨辊与磨环之间，磨辊滚动碾压将物料研磨。物料研磨后的细粉随鼓风机的循环风被带入分析机进行分选，细度过粗的物料落回重磨，合格细粉随气流进入成品旋风集粉器，并经出粉管排出，即为成品。在磨室内因被磨物料中有的水分，研磨时生热，水气蒸发，以及整机各管道接口不严密，外界气体被吸入，使循环气压增高，保证磨机在负压状态下工作,所增加的气流量通过余风管排入除尘器，被净化后排入大气。
|
型号 |
MTW95 |
MTW130 |
MTW138 |
MTW160 |
MTW178 |
MTW190 |
|
|
磨环内径尺寸（mm） |
950 |
1280 |
1380 |
1600 |
1800 |
1900 |
|
|
磨辊数量(pcs.) |
4 |
4 |
4 |
4 |
4 |
4 |
|
|
主机转速(r/min) |
132 |
106 |
105 |
92 |
78 |
72 |
|
|
最大里料粒度（mm） |
≤25 |
≤30 |
≤30 |
≤30 |
≤35 |
≤35 |
|
|
成品粒度(mm) |
80-800 |
80-600 |
80-600 |
80-425 |
80-425 |
80-425 |
|
|
处理能力（t/h） |
0.5-6.5 |
2-13.8 |
2.9-17.5 |
5-25 |
6.5-32 |
8.4-40 |
|
|
电机功率（kw） |
主机功率(kw) |
37 |
75-90 |
90-110 |
132-160 |
185-200 |
220-250 |
|
风机功率(kw) |
30-37 |
75-90 |
110-132 |
160-200 |
200-220 |
220-250 |
|
|
分析机功率(kw) |
5.5-11 |
18.5-22 |
22-30 |
30-37 |
37-45 |
45-55 |
|
|
除尘器型号 |
DMC36 |
DMC36 |
DMC48 |
DMC64 |
DMC96 |
DMC96 |
|
|
除尘器功率（kw） |
3+4 |
3+4 |
3+4 |
5.5+5.5 |
7.5+7.5 |
7.5+7.5 |
|
|
料机功率（kw） |
0.15 |
3 |
4 |
5.5 |
5.5 |
5.5 |
|
|
外形尺寸（mm） |
7350×5900×7900 |
8000×8550×9700 |
9700×8500×10200 |
9230×10116×10510 |
9368×11500×11000 |
10465×11372×11500 |
|
